DAFTAR ISI

1.tujuan
2.alat dan bahan
3.dasar teori
4.percobaan

1.tujuan (kembali)
-Untuk mengetahui prinsip kerja transistor pnp
-Untuk mengetahui entuk rangkaian transistor pnp
2.Alat dan Bahan (kembali)
2.1 resistor

gambar : bentuk dan simbol resistor

spesifikasi nya:

Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan harga resistor adalah Ohm. ( 1 M: (mega ohm) = 1000 K: (kilo ohm) = 106 :  (ohm)). Kebanyakan rangkaian listrik menggunakan penghantar berupa kawat tembaga, karena tembaga adalah bahan penghantar yang baik. Akan tetapi , sejumlah sambungan pada rangkaian listrik memerlukan tahanan listrik yang lebih besar oleh sebab itu perlu menggunakan tahan atau resistor.

2.2 kapasitor

Gambar : Kapasitor di proteus

Gambar : Bentuk kapasitor

Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan di pisahkan oleh bahan penyekat (bahan dielektrik) tiap konduktor di sebut keping.kapasitor adalah  termasuk salah satu komponen pasif yang banyak digunakan dalam membuat rangkaian elektronika.

2.3 transistor

Gambar : bentuk dan simbol transistor

Spesifikasi:

tipe :PNP
Collector  − Emitter Voltage  :40 Vdc
Collector  − Base Voltage:40 Vdc
Emitter  − Base Voltage: 5 Vdc
Collector Current − Continuous: 200mA dc

Operating and Storage Junction Temperature Range : −55 to +150

2.4.ground

Gambar : simbol ground

Pada kabel grounding memiliki ciri khas yaitu kabel warna hijau atau kuning strip hijau. Ketentuan warna kabel grounding ini diatur dalam PUIL 2011 yaitu :

542.3.4 MOD (3.18.3.4) Konduktor pembumian harus diberi warna hijau-kuning sesuai dengan 5210.2

5210.2 MOD Penggunaan warna loreng hijau-kuning

Warna loreng hijau-kuning hanya boleh digunakan untuk menandai konduktor pembumian,konduktor proteksi, dan konduktor yang menghubungkan ikatan ekuipotensial ke bumi.

Kabel grounding ini dihubungkan dengan cara menanam pipa logam ke dalam tanah yang nantinya akan dipasang pada setiap terminal stop kontak. Berikut ini adalah contoh warna kabel yang di gunakan untuk grounding.

3.dasar teori (kembali)

4.11 PNP TRANSISTORS

Seperti yang terletak di Fig. 4.63, notasi subskrip ganda berlanjut seperti yang biasanya didefinisikan. Namun, arah saat ini telah dibalik untuk mencerminkan arah konduksi yang sebenarnya. Menggunakan polaritas yang ditentukan dari Gbr. 4.63, baik VBE dan VCE akan menjadi jumlah negatif

Dengan menerapakan hukum kirchoff pada loop base-emitter akan menghasilkan persamaan untuk gambar 4.63.

substitusikan

untuk mencari Ib maka didapat persamaan sebagai berikut

Untuk Vcc ,dengan penerapan hukum kirchoff untuk  collector–emitter loop  maka didapat persamaan berikut:

subtitusikan IE=IC maka :

PILIHAN GANDA

1.Bahan silikon diberi pengotor Boron, Gallium atau Indium yang merupakan bahan

trivalen yaitu unsur atom dengan ion yang memiliki 3 elektron pada pita valensi, maka

akan didapat semikonduktor jenis....

a. Tipe-P

b. Tipe-NP

c. Tipe-PN

d. Tipe-PNP

Jawaban :E

2.manakah gambar dibawah yang merupakan transistor ?

a.

b

c

d.

4.Percobaan

4.1 Prosedur percobaan

1.siapkan komponen yang digunakan :

-power suplai

-resistor

-transistor

-capasitor

2.letakan komponen yang digunakan pada papan rangkaian simulasi

3.rangkai seperti contoh
4.untuk lebih jelas lihat video dibawah

4.2 Rangkaian simulasi
foto/screenshots

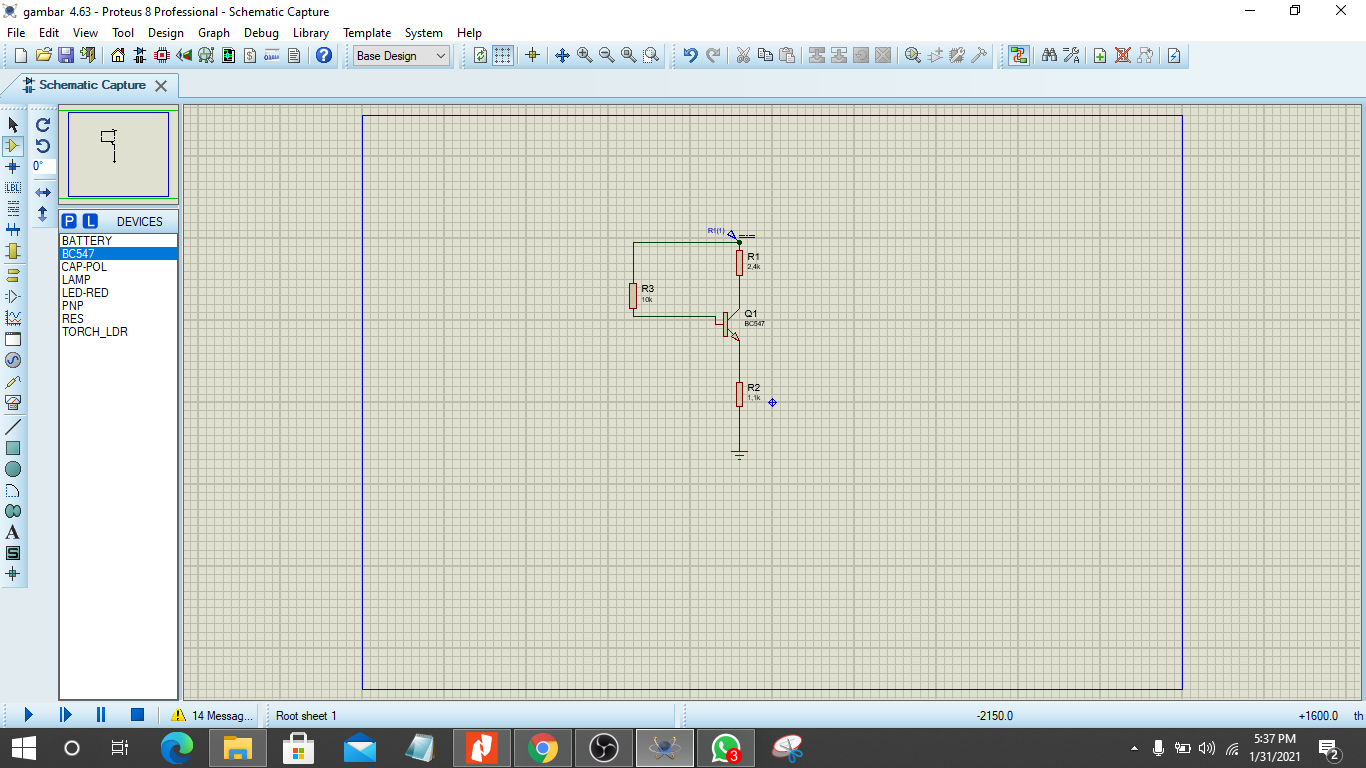

gambar 463

gambar 464

prinsip kerja

power suplai sebagai sumber tegangan ,lalu arus mengalir dari ground ke resistor lalu ke power suplai.dan arus yang mengalir antara kaki base denga emitor bertindak sebagai saklar untuk mengalirkan arus lebih besar dari kolektor ke emitor

4.3 Video
gambar 463

gambar 464

4.4 Download
file html klik disini
file datasheet resistor klik disini
file datasheet capasitor  klik disini
file datasheet bc 547  klik disini
file datasheet transistor pnp  klik disini
file rangkaian gambar 463 klik disini
file rangkaian gambar 464 klik disini
file video gambar 463 klik disin
file video gambar 464  klik disini
