Latihan 10. Buatlah 2 soal (per aplikasi UAS) pilihan ganda dari tugas aplikasi UAS kelompok lain (kelompok 1 s/d kelompok 10).

1

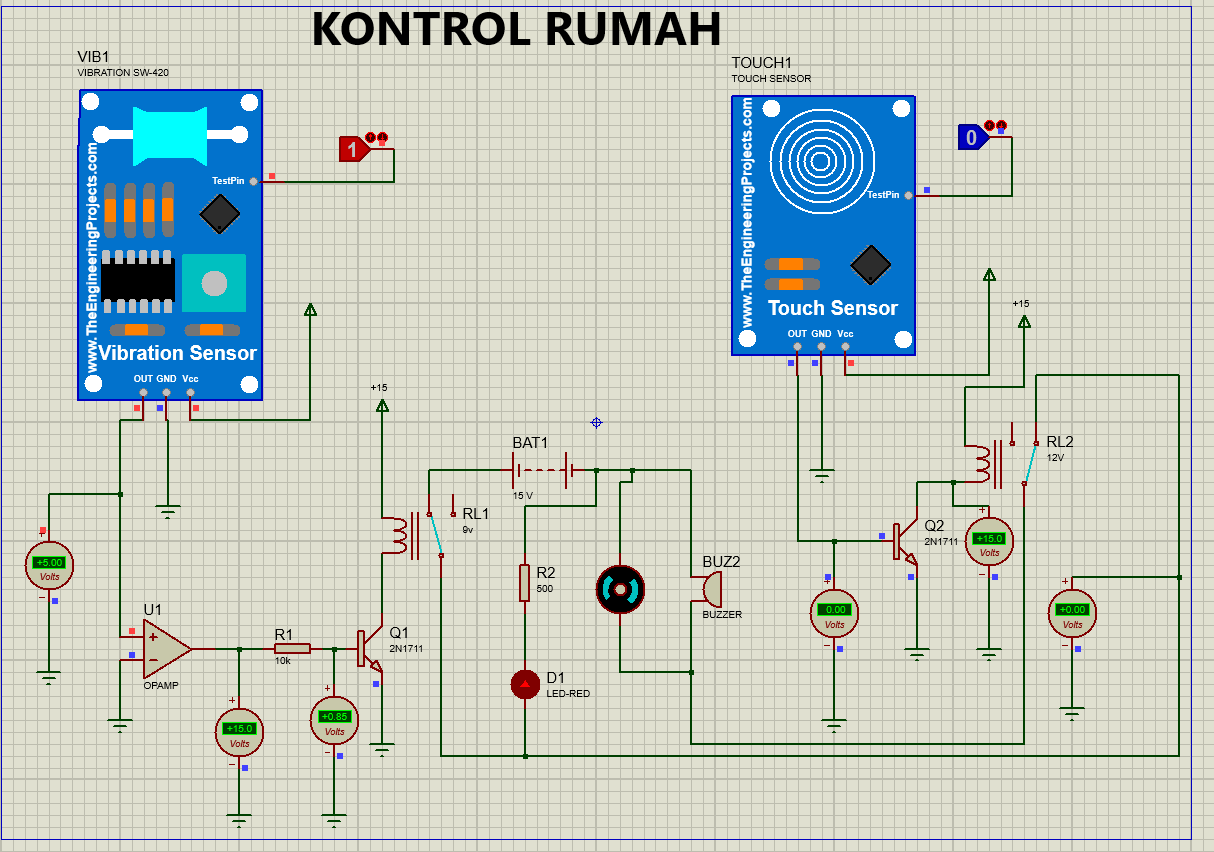

1.komponen yang menguatkan tegangan atau arus pada rangkaian diatas adalah ..

a.Alternator

b.relay

c.ground

d.OPAMP

Jawaban : D

2.Apa fungsi resistor pada rangakaian di atas ?

a.Untuk memperkecil arus

b.Untuk memperkuat teganagan

c.Untuk mengubah besaran gaya menjadi arus listrik

d.Untuk membalikan saklar

Jawaban : A

2

3

1.Berdasarkan gambar diatas,apa kesalahan LED berwarna hijau(D1) ?

a.karena diparalelkan dengan motor

b.karena tidak diserikan dengan resistor

c.karena  diletakan dekat batterai

d.karena  diletakan didalam loop tertutup

Jawaban : B

2.apa kesalahan yang terjadi pada LED berwarna yellow/kuning (D3)

a.karena diserikan dengan motor,yang akan menyebabkan led rusak

b.karena dilletakan dalam loop tertutup

c.karena diletakan dekat batterai

d.semua benar

Jawaban : A

4

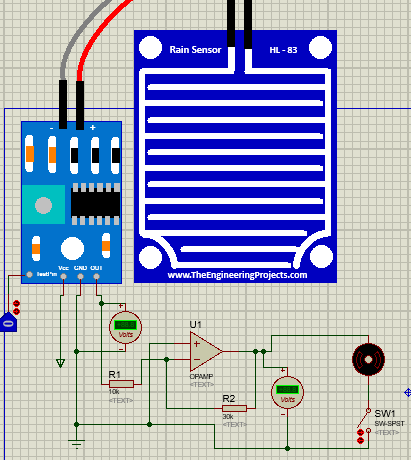

1.Bagaimana cara kerja dari rain sesnsor ?

a.Mengubah besaran air menjadi l besaran listrik

b.megubah besaran suhu menjadi besaran listrik

c.Mengubah besaran cahaya menjadi besaran listrik

d.Mengubah besaran gerak menjadi besaran listrik

Jawaban :A

2.Apa komponen yang kurang dari rangkaian ini ?

a.relay dan transistor

b.dioda dan resistor

c.led dan dioda

d.kapasitor

Jawaban :A

5

 1.apabila ada nya arus dari power melalui relay ,maka..

a.Switch relay tidak berpindah

b.relay menjadi off

c.lampu tidak menyala

d.relay bergeser ke kiri dan lampu menyala

Jawaban : d

2.Apabila tidak ada arus yang melalui relay maka ...

a.relay bergeser ke kiri

b.lampu menyala

c.relay tidak bergeser

d.motor bergerak

jawaban :C

7



1.Apa fungsi dari OPAMP U1 ?

a.memperkuat Arus

b.memperkecil arus

c.menyimpan arus

d.memperkecil tegangan

JAwaban : A

2.bagaimana prinsip kerja dari sensor vibration ?

a.Mengubah besaran air menjadi l besaran listrik

b.megubah besaran suhu menjadi besaran listrik

c.Mengubah besaran cahaya menjadi besaran listrik

d.Mengubah besaran getaran  menjadi besaran listrik

Jawaban : D

8

1.

Berdasarkan rangkaian diatas ,apabila sensor flame ingin diberi LED,apa yang harus diserikan dengan LED ?

a.resistor 220

b.dioda

c.resistor 2k

d.alternator

e.transistor

Jawaban :A

2.apabila transistor ON ,relay sebesar 12V ,berapa teganga yang harus diberikan agar relay juga ON ?

a.10V

b.4V

c.12V

d.8V

e6V

Jawaban :C

9

1.Bagaimana prinsip kerja dari sensor PIR?

a.Mengubah besaran panas/radiasi yang diterima menjadi energi listrik

bMengubah besaran air menjadi l besaran listrik

b.megubah besaran suhu menjadi besaran listrik

c.Mengubah besaran cahaya menjadi besaran listrik

Jawaban :A

2.Berdasarkan gambar diatas ,komponen apa yang kurang pada rangkaian diatas ?

a.dioda

b.kapasitor

c.LDR

d.voltmeter sebelum Q3

Jawaban: D

10



Apa fungsi resistor pada rangkaian di atas ?

a.memperkecil arus

b.memperkuat tegangan

c.meneruskan arus

d.tidak ada gunanya

Jawaban :A

Berapa tegangan minimal untuk mengaktifkan transistor ?

a.0,1-0,2V

b,0,5 V

c 0,6-0,7 V

d.0,4 V

Jawaban :C
