1.tujuan (kembali)
-untuk memahami aplikasi aritmetik
-agar bisa membuat rangkaian aitmatik
2.alat dan bahan (kembali)
ALAT
- Baterai DC
- power supply
- voltmeter DC
- generator DC
 |
| Gambar : bentuk baterai |
Berfungsi sebagai sumber tegangan
Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.
Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur..
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.
BAHAN
2.1 Resistor
 |
| Gambar : Bentuk resistor |
Spesifikasi :
Resistor disebut juga dengan tahanan atau hambatan, berfungsi untuk menghambat arus listrik yang melewatinya. Satuan harga resistor adalah Ohm. ( 1 M: (mega ohm) = 1000 K: (kilo ohm) = 106 : (ohm)). Kebanyakan rangkaian listrik menggunakan penghantar berupa kawat tembaga, karena tembaga adalah bahan penghantar yang baik. Akan tetapi , sejumlah sambungan pada rangkaian listrik memerlukan tahanan listrik yang lebih besar oleh sebab itu perlu menggunakan tahan atau resistor.
2.2 Dioda
 | |
| Gambar : bentuk dioda |
Spesifikasi :
- Bahan pembuatanya:semikonduktor silikon dan germanium
- Nilai kapasitansi :tergantung tegangan yang diberikan dengan reserve bias
- Tegangan jatuh : berkisaran 0,2-0,3 V
Konfigurasi pin
1 Anoda Arus selalu Masuk melalui Anoda
2 Katoda Arus selalu Keluar melalui Katoda
2.3 Transistor BC547
 |
| Gambar : Bentuk transistor bc547 |
Spesifikasi :
- Bahan pembuatan : si
- Kekuatan : NPN
- Maximum Collector Power Dissipation (Pc): 40 W
- Maximum Collector-Base Voltage |Vcb|: 80 V
- Maximum Collector-Emitter Voltage |Vce|: 40 V
- Maximum Emitter-Base Voltage |Veb|: 5 V
- Maximum Collector Current |Ic max|: 3 A
- Max. Operating Junction Temperature (Tj): 150 °C
2.4 mosfet 520
spesifikasi
· Small signal N-Channel MOSFET
· Drain-Source Voltage (VDS) is 60V
· Continuous Drain Current (ID) is 200mA
· Pulsed Drain Current (ID-peak) is 500mA
· Gate threshold voltage (VGS-th) is 3V
· Gate-Source Voltage is (VGS) is ±20V
· Turn ON and Turn off time is 10ns each
· Available in To-92 Package
konfigurasi pin
2.5.IC LM358
konfigurasi pin
Pin-1 dan pin-8 adalah o / p dari komparator
Pin-2 dan pin-6 adalah pembalik i / id
Pin-3 dan pin-5 adalah non inverting i / id
Pin-4 adalah terminal GND
Pin-8 adalah VCC +
spesifikasi
- Ini terdiri dari dua op-amp internal dan frekuensi dikompensasi untuk gain kesatuan
- Gain tegangan besar adalah 100 dB
- Lebar pita lebar adalah 1MHz
- Jangkauan pasokan listrik yang luas termasuk pasokan listrik tunggal dan ganda
- Rentang catu daya tunggal adalah dari 3V ke 32V
- Jangkauan pasokan listrik ganda adalah dari + atau -1.5V ke + atau -16V
- Penyaluran arus pasokan sangat rendah, yaitu 500 μA
- 2mV tegangan rendah i / p offset
- Mode umum rentang tegangan i / p terdiri dari ground
- Tegangan catu daya dan diferensial i / p tegangan serupa ayunan tegangan o / p besar
2.6 Relay
 |
| Gambar : Bentuk relay |
Konfigurasi :
NO dan NC: output
pin (+)dan(-):input supply coil
common
Spesifikasi :
Tegangan coil: DC 5V
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm
2.7 Motor DC
 | |
| Gambar : Bentuk motor dc |
Spesikasi:
– Catu daya 7 – 10 VDC
– Torsi 12 kgf.cm @ 7V
– Kecepatan 0,269 sec/60º
– Antarmuka serial multi-drop TTL
– Umpan balik posisi, beban, dll
– Dimensi 32 x 50 x 38 mm³
– Torsi 12 kgf.cm @ 7V
– Kecepatan 0,269 sec/60º
– Antarmuka serial multi-drop TTL
– Umpan balik posisi, beban, dll
– Dimensi 32 x 50 x 38 mm³
Konfigurasi pin
No:
Pin Name Description
1
Terminal 1
A normal DC motor would have only two terminals. Since these terminals are connected together only through a coil they have not polarity. Revering the connection will only reverse the direction of the motor
2
2.8 adder 7482
2.9 rain sensor
Pin Configuration
2.GND: ground
3. Vout
SPECIFICATION
- Adoptshigh quality of RF-04 double sidedmaterial.
- Area:5cm x 4cm nickel plateon side,
- Anti-oxidation,anti-conductivity, with long use time;
- Comparator output signal clean waveform is good, driving ability, over 15mA;
- Potentiometer adjust the sensitivity;
- Working voltage 5V;
- Output format: Digital switching output (0 and 1) and analog voltage output AO;
- With bolt holes for easy installation;
- Small board PCB size: 3.2cm x 1.4cm;
- Usesa wide voltage LM393 comparato
2.10 Sensor lm35
konfigurasi pin:
pin 1 : sumber tegangan
pin2 : V out : 0-1,5V
pin 3 : GND
spesifikasi:
-Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
-Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC
-Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
-Bekerja pada tegangan 4 sampai 30 volt.
-Memiliki arus rendah yaitu kurang dari 60 µA.
-Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
-Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
-Memiliki ketidaklinieran hanya sekitar ± ¼ ºC
- 2.11 Sound Sensor

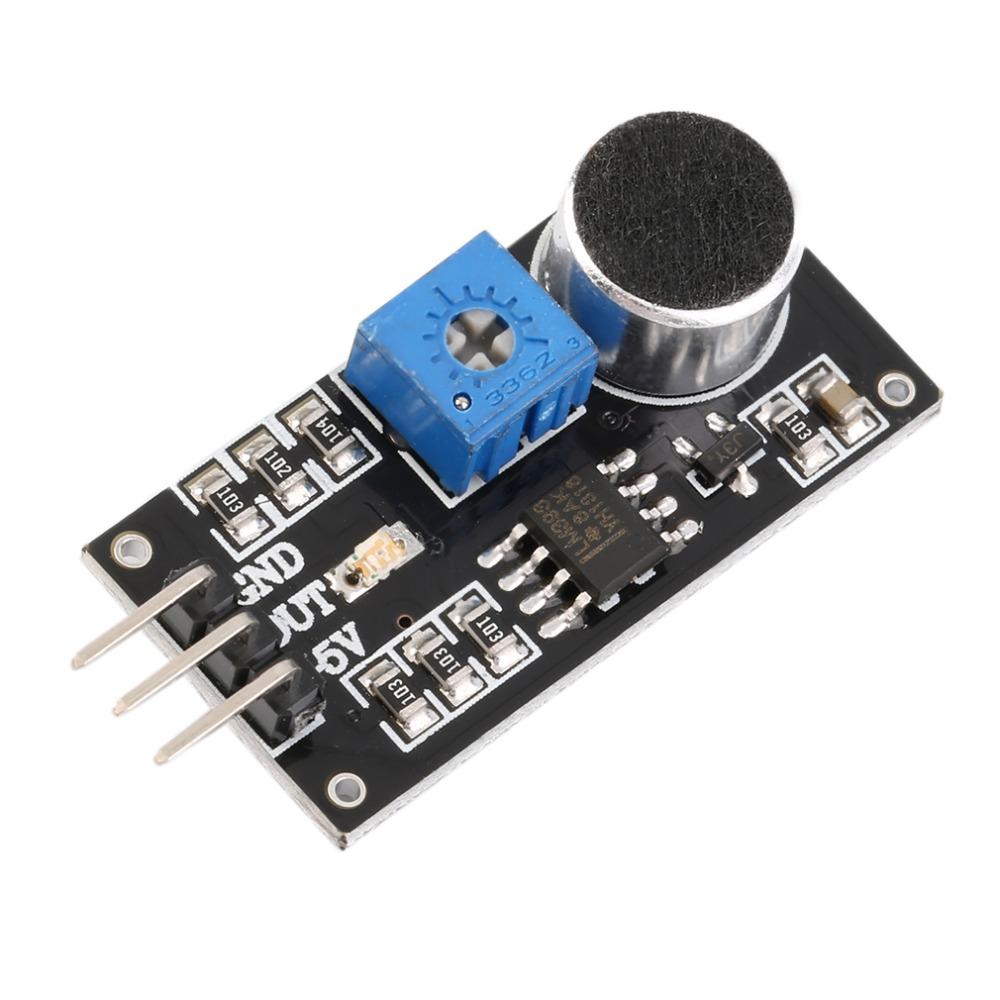

Spesifikasi :
- Sensitivitas dapat diatur (pengaturan manual pada potensiometer)
- Condeser yang digunakan memiliki sensitivitas yang tinggi
- Tegangan kerja antara 3.3V – 5V
- Terdapat 2 pin keluaran yaitu tegangan analog dan Digital output
- Sudah terdapat lubang baut untuk instalasi
- Sudah terdapat indikator led
Konfigurasi pin:
Grafik:
2.12. POT- HG
Spesifikasi
- Type: Rotary a.k.a Radio POT
- Available in different resistance values like 500Ω, 1K, 2K, 5K, 10K, 22K, 47K, 50K, 100K, 220K, 470K, 500K, 1 M.
- Power Rating: 0.3W
- Maximum Input Voltage: 200Vdc
- Rotational Life: 2000K cycles
.Konfigurasi PIN
Pin No. | Pin Name | Description |
1 | Fixed End | This end is connected to one end of the resistive track |
2 | Variable End | This end is connected to the wiper, to provide variable voltage |
3 | Fixed End | This end is connected to another end of the resistive track |
3.dasar teori (kembali)
3.1Resistor
Komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika.
|
| Gambar contoh resistor |
Cara menghitung resistor :
Masukkan angka dari kode warna Gelang ke 1Masukkan angka dari kode warna Gelang ke 2Masukkan angka dari kode warna Gelang ke 3Masukkan jumlah nol dari kode warna Gelang ke 3 atau pangkatkan angka tersebut dengan 10 (10n)
Dan gelang keempat atau terakhir merupakan toleransi nya
Berikut dibawah ini merupakan contoh dari penghitungan resistor dengan 4 gelang
V = I.R)
Rumus dari Rangkaian Seri Resistor adalah :
Rtotal = R1 + R2 + R3 + ….. + Rn
Rumus dari Rangkaian Seri Resistor adalah :
1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
Rtotal = R1 + R2 + R3 + ….. + Rn
Rumus dari Rangkaian Seri Resistor adalah :
1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn
3.2Dioda
Komponen elektronika aktif yang terbuat dari bahan semikonduktor dan digunakan untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.
|
| Gambar contoh dioda |
rumus:
3.3Transistor
NPN artinya tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari kaki emitor ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor diberikan arus positif pada basisnya.
Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:
Rumus dari Transitor adalah :
hFE = iC/iB
dimana, iC = perubahan arus kolektor
iB = perubahan arus basis
hFE = arus yang dicapai
|
| Gambar contoh transistor bc547 |
Karakteristik Input
Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.
Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.
Karakteristik Output
Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.
gelombang I/O
3.4mosfet IRF520
 |
| gambar : bentuk dan simbol IRF520 |
MOSFET (Metal Oxide Semiconductor Field Effect Transistor) adalah sebuah perangkat semionduktor yang secara luas di gunakan sebagai switch dan sebagai penguat sinyal pada perangkat elektronik.
Tujuan dari MOSFET adalah mengontrol Tegangan dan Arus melalui antara Source dan Drain. Komponen ini hampir seluruh nya sebagai switch. Kerja MOSFET bergantung pada kapasitas MOS. Kapasitas MOS adalah bagian utama dari MOSFET. Permukaan semikonduktor pada lapisan oksida di bawah yang terletak di antara terminal sumber dan saluran pembuangan
rumus untuk cari ID:
3.5 OP AMP
LM358 IC adalah kekuatan besar, rendah serta gampang dipakai dual channel op-amp IC. Ini dirancang serta diperkenalkan oleh semikonduktor nasional. Ini terdiri dari dua kompensasi internal, gain tinggi, op-amp independen. IC ini dirancang untuk khusus beroperasi dari catu daya tunggal melewati beberapa tegangan
Rangkaian dasar Op Amp
Bentuk Gelombang
3.6Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik.dan dapatmenggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.
3.7 Motor DC
Gambar 6 :bentuk motor DC
3.8 aritmatika adder 7482
Aritmatika adalah ilmu hitung dasar yang merupakan bagian dari matematika. Operasi dasar aritmatika adalah penjumlahan, pengurangan, perkalian dan pembagian, Walaupun operasi-operasi lain yang lebih canggih (seperti persentase, akar kuadrat, pemangkatan, dan logaritma) kadang juga dimasukkan ke dalam kategori ini. Perhitungan dalam aritmatika dilakukan menurut suatu urutan operasi yang menentukan operasi aritmatika yang mana lebih dulu dilakukan
3.9 rain sensor
Sensor hujan adalah jenis sensor yang berfungsi untuk mendeteksi terjadinya hujan atau tidak, yang dapat difungsikan dalam segala macam aplikasi dalam kehidupan sehari – hari.
 |
| Gambar contoh rain sensor |
Berdasarkan grafik di atas kita tahu bahwa semakin banyak intensitas hujan maka semakin kecil resistansi yang dihasilkan.
3.10 LM35
Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.
Gambar : sensor LM35
- Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
- Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC
- Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
- Bekerja pada tegangan 4 sampai 30 volt.
- Memiliki arus rendah yaitu kurang dari 60 µA.
- Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
- Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
- Memiliki ketidaklinieran hanya sekitar ± ¼ ºC
Gambar : grafik sensor LM35
Berdasarkan Gambar di ataas dapat dilihat bahwa setiap kenaikan temperatur/suhu maka output yang dihasilkan IC LM35 berupa tegangan akan meningkat. selain itu karateristik yang dilihat pada gambar 7 dapat disimpulkan stabil / linier sehingga pengguna sensor LM35 dapat memperkirakan berapa tegangan yang dihasilkan LM35 saat berapapun kondisi suhu yang dideteksi dengan mudah
3.11 sound sensor
Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.
Sensor suara adalah sebuah alat yang mampu mengubah gelombang Sinusioda suara menjadi gelombang sinus energi listrik (Alternating Sinusioda Electric Current). Sensor suara berkerja berdasarkan besar/kecilnya kekuatan gelombang suara yang mengenai membran sensor yang menyebabkan bergeraknya membran sensor yang juga terdapat sebuah kumparan kecil di balik membran tadi naik & turun. Oleh karena kumparan tersebut sebenarnya adalah ibarat sebuah pisau berlubang-lubang, maka pada saat ia bergerak naik-turun, ia juga telah membuat gelombng magnet yang mengalir melewatinya terpotong-potong. Kecepatan gerak kumparan menentukan kuat-lemahnya gelombang listrik yang dihasilkannya.
A
3.12 potensiometer
salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya.
3.13 ground
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian
3.14voltmeter
Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.
3.15 baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini
3.16 power supply
Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC).
3.17 Generator DC
Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah. Generator DC dibedakan menjadi beberapa jenis berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker), jenis generator DC yaitu:
-Generator penguat terpisah
-Generator shunt
-Generator kompon
Konstruksi Generator DC
Pada umumnya generator DC dibuat dengan menggunakan magnet permanent dengan 4-kutub rotor, regulator tegangan digital, proteksi terhadap beban lebih, starter eksitasi, penyearah, bearing dan rumah generator atau casis, serta bagian rotor. Gambar 1 menunjuk-kan gambar potongan melintang konstruksi generator DC.
Generator DC terdiri dua bagian, yaitu stator, yaitu bagian mesin DC yang diam, dan bagian rotor, yaitu bagian mesin DC yang berputar. Bagian stator terdiri dari: rangka motor, belitan stator, sikat arang, bearing dan terminal box. Sedangkan bagian rotor terdiri dari: komutator, belitan rotor, kipas rotor dan poros rotor.
Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang.
Prinsip Kerja generator DC
Prinsip kerja suatu generator arus searah berdasarkan hukum Faraday :
 |
4.percobaan (kembali)
4.1 Prosedur percobaan
a. siapkan komponen-komponen yang digunakan untuk simulasi rangkaian proteus :
- motor
- LM358
- Pot-HG
- Relay
- Res
- Ground
- Power
- BC 547
- buzzer
- button
- PIR sensor
- sensor touch
- LM35
- sensor reed magnetic switch
- heartbeat sensor
b.letakan pada papan proteus
c.rangkailah atau sambungkan menggunakan wire atau kabel(dalam proteus) dengan benar
d.setelah tekan "play" untuk menguji rangkaian
e.lebih jelas nya langkah-langkah ditampilkan pada video dibawah.
5.rangkaian simulasi (kembali)
poto
prinsip kerja
ketika sehu >27 sehinngga sensor LM35 mengeluarkan tegangan lalu diumpankan ke kaki non inverting dan dibandingkan ke kaki inverting karena tegangan pada kaki inverting lebih besar maka output OPAMP plus saturasi(+),,lalu arus mengalir ke resistor lalu ke kaki base trasintor sehingga tegangan pada kaki base transistor sebesar 0,87 V dengan begitu maka transistor jadi ON ,dengan ON nya transistor maka ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground ,dengan adanya arus yang mengaliri relay sehingga relay menjadi ON ,sehingga switch relay bergeser dari kanan ke kiri sehinnga memberikan logika 0 pada pin C0 sehingga inputan pada IC 7482 menjadi 0000 sehingga berdasarkan tabel kebenaran dari IC 7482 maka output S1 berlogika 0 dihubungkan ke kaki input pertama gerbang XOR dan S2 berlogika 0 dihubungkan ke kaki input kedua gerbang logika XOR sehingga inputan pada gerbang XOR yaitu 00 sehingga berdasarkan tabel kebenaran gerbang XOR maka output berlogika 0 sehingga tidak adanya arus yang mengalir ke kaki base,sehingga tegangan pada kaki base minus(-) ,dengan begitu maka trasistor off ,dengan off nya transistor maka tida ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground,dengan begitu ralay menjadi off ,sehingga switch relay tidak bergeser dan loop tertutup sehingga motor penyiram ruangan aktif
ketika sehu <27 sehinngga sensor LM35 mengeluarkan tegangan lalu diumpankan ke kaki non inverting dan dibandingkan ke kaki inverting karena tegangan pada kaki non inverting lebih besar maka output OPAMP minus saturasi(-),,ehingga tidak adanya arus yang mengalir ke kaki base,sehingga tegangan pada kaki base minus(-) ,dengan begitu maka trasistor off ,dengan off nya transistor maka tida ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground,dengan begitu ralay menjadi off ,sehingga switch relay tidak bergeser sehinnga memberikan logika 1 pada pin C0 sehingga inputan pada IC 7482 menjadi 1000 sehingga berdasarkan tabel kebenaran dari IC 7482 maka output S1 berlogika 1 dihubungkan ke kaki input pertama gerbang XOR dan S2 berlogika 0 dihubungkan ke kaki input kedua gerbang logika XOR sehingga inputan pada gerbang XOR yaitu 10 sehingga berdasarkan tabel kebenaran gerbang XOR maka output berlogika 1 lalu arus mengalir ke resistor lalu ke kaki base trasintor sehingga tegangan pada kaki base transistor sebesar 0,87 V dengan begitu maka transistor jadi ON ,dengan ON nya transistor maka ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground ,dengan adanya arus yang mengaliri relay sehingga relay menjadi ON ,sehingga switch relay bergeser dari kanan ke kiri dan loop menjadi tertutup dan lampu menyala.
ketika suhu >27 dan hari hujan maka sensor rain aktif (berlogika 1)maka sensor mengeluarkan tegangan yang terhubung dengan pin A1,A2,B1,B2 pin inputan dari IC berlogika 01111 sehingga berdasarkan tabel kebenaran dari IC 7482 maka output S1 berlogika 1 dihubungkan ke kaki input pertama gerbang XOR dan S2 berlogika 0 dihubungkan ke kaki input kedua gerbang logika XOR sehingga inputan pada gerbang XOR yaitu 10 sehingga berdasarkan tabel kebenaran gerbang XOR maka output berlogika 1 lalu arus mengalir ke resistor lalu ke kaki base trasintor sehingga tegangan pada kaki base transistor sebesar 0,87 V dengan begitu maka transistor jadi ON ,dengan ON nya transistor maka ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground ,dengan adanya arus yang mengaliri relay sehingga relay menjadi ON dan untuk pin C2 juga berlogika 1 sehingga arus mengalir ke resistor lalu ke kaki base trasintor sehingga tegangan pada kaki base transistor sebesar 0,87 V dengan begitu maka transistor jadi ON ,dengan ON nya transistor maka ada nya arus yang mengalir dari supply menuju relay lalu ke kaki kolektor lalu ke emitor lalu ke ground ,dengan adanya arus yang mengaliri relay sehingga relay menjadi ON ,sehingga switch relay bergeser dari kanan ke kiri dengan maka loop menjadi tidak tertutup sehingga motor tidak aktif
ketika sensor sound mendeteksi suara tepukan tangan maka sensor sound aktif (berlogicstate 1) maka sensor mengeluarkan tegangan lalu diumpankan ke kaki non inverting sehingga terjadi penguatan sebanyak 2 kali sehingga output OPAMP sebesar 10V lalu arus mengalir ke resistor lalu di umpankan ke kaki gate transistor sebesar 5V dengan tegangan segitu maka transistor aktif dengan aktifnya transistor maka adanya arus yang mengalir dari supply menuju relay lalu ke kaki drain lalu ke source lalu ke ground ,dengan adanya arus yang mengalir relay maka relay jadi ON dan switch relay bergeser dari kanan ke kiri sehingga loop tertutup dan motor aktif dan pintu terbuka
6.video (kembali)
7.download (kembali)
file html klik disini
file rangkaian klik disini
file library sensor rain klik disini
datasheet LM35 klik disini
datasheet sound sensor klik disini
datasheet opamp LM358 klik disini
file datasheet dioda klik disini
file datasheet potensiometer klik disini
file datasheet mosfet klik disini
file datasheet relay klik disini
file datasheet baterai klik disini
file datasheet resistor klik disini
file datasheet transistor klik disini
file datasheet motor klik disini
file datasheet rain sensor klik disin
datasheet full adder ic 7482 klik disini
