Kuis 10. Buatlah 2 soal (per aplikasi UAS) pilihan ganda dari tugas aplikasi UAS kelompok lain (kelompok 11 s/d kelompok 19).

11

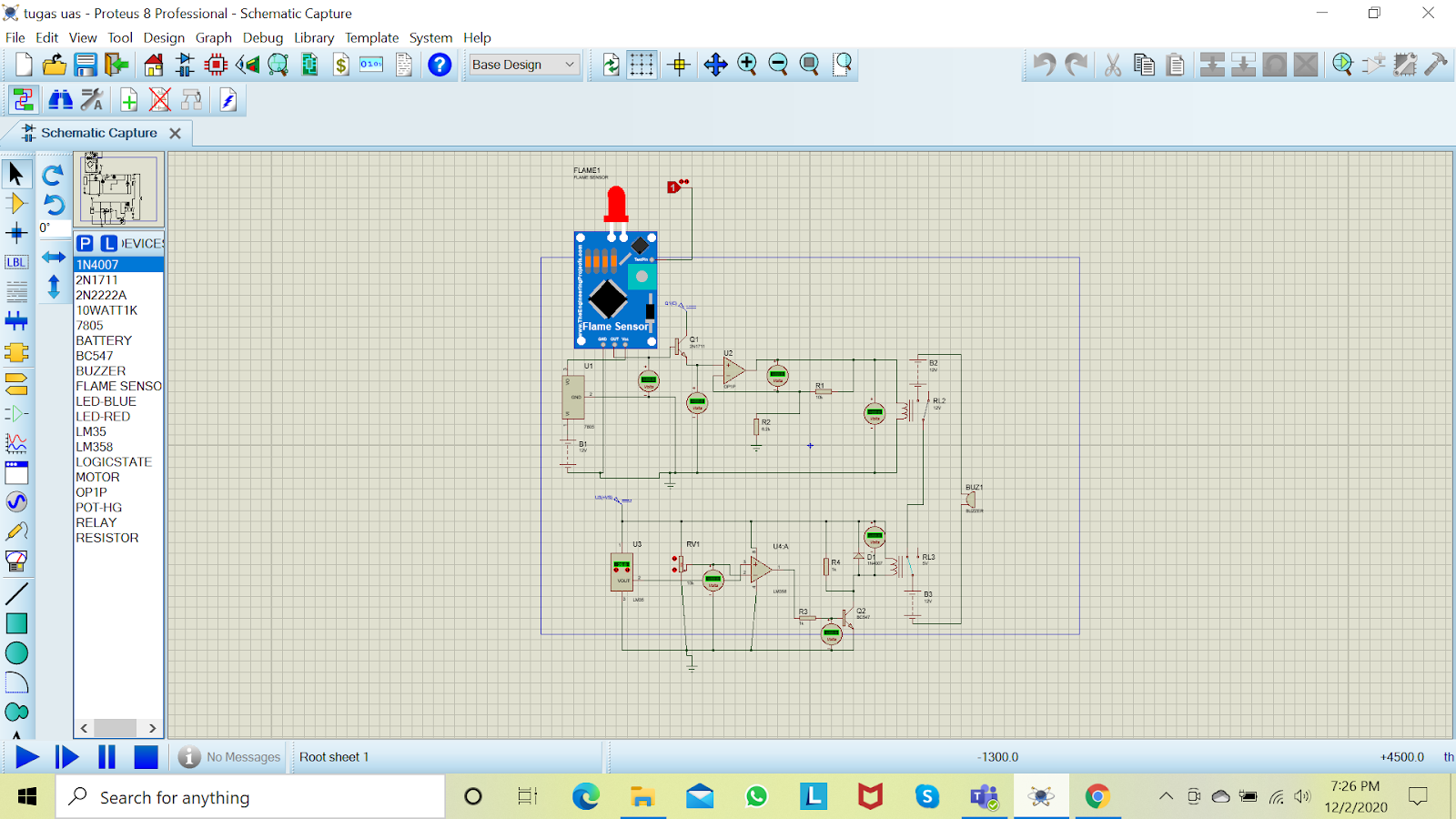

1.Berdasarkan gambar di atas ,apa yang harus di tambahkan ?

a.dioda

b.lampu

c.alternator

d.relay

Jawaban :D

2.Apa fungsi dari resistor pada gambar di atas ?

a.memperbesar tegangan \

b.meneruskan arus

c.memperkecil arus

d.semua salah

12

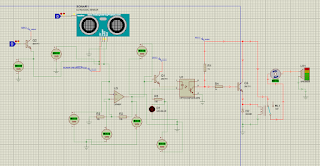

1.Kenapa led diserikan pada rangkaian diatas ?

a.Agar led tidak rusak  karena diparalelkan dengan motor yang membutuhkan tegangan yang  besar

b.Agar motor bisa bergerak

c.karena untuk pelengkap komponen saja agar terlihat menarik

d.supaya arus pada motor tidak terganggu

Jawaban :A

Bagaimana prinsip kerja dari sensor magnetik ?

a.mengubah besaran magnet menjadi besaran listrik

b,mengubah besaran panas menjadi besaran lisrik

c.mengubah besaran suhu menjadi besaran lisrik

mengubah besaran gas menjadi besaran lisrik

Jawaban : A

13

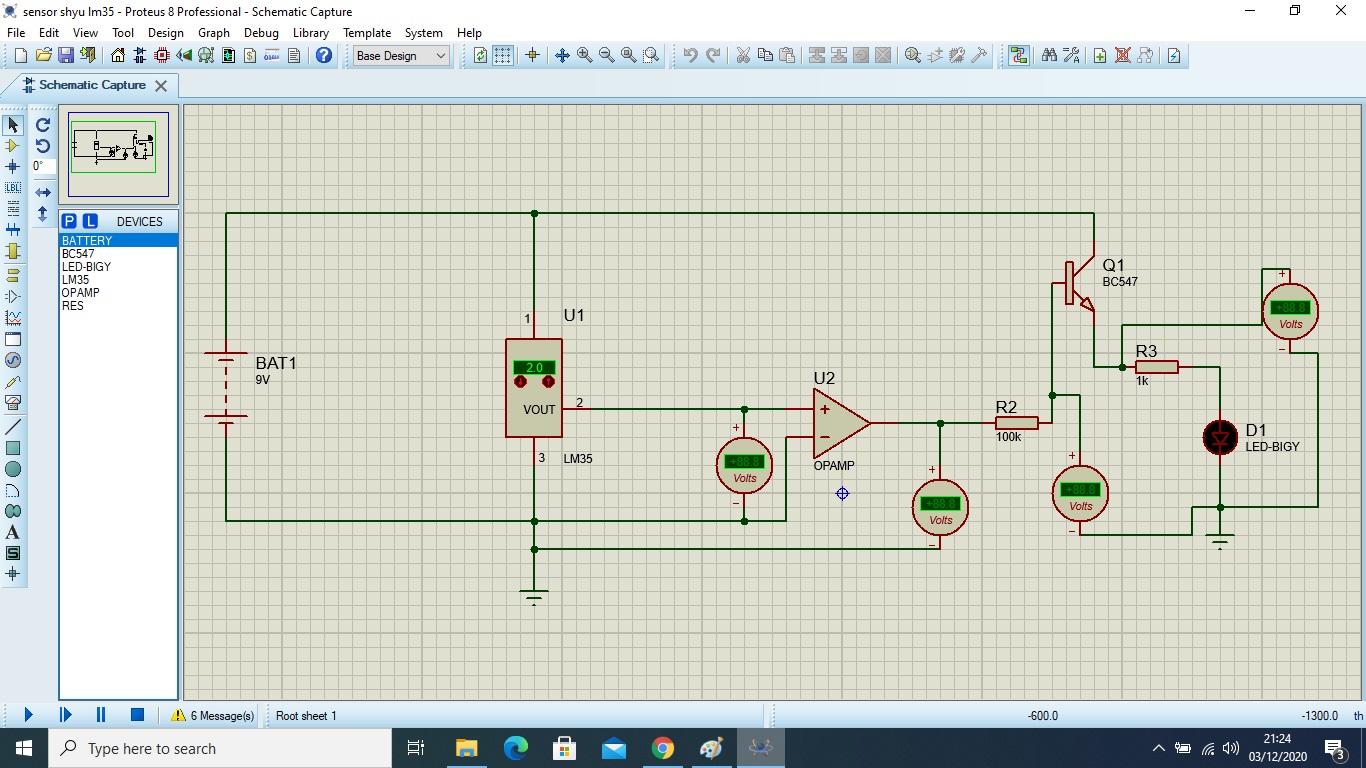

1.bagaimana prinsip kerja dari  sensor LM35 ?

a.Mengubah besaran cahaya menjadi besaranlistrik

b.mengubah besaran suhu menjadi besaran listrik

cMengungatkan tegangan

d.memperkecil arus

Jawaban :B

2.apa fungsi OPAMP U2 dari rangkaian tersebut ?

a.Menguatkan arus

b.memperkecil arus

c.Menjadi saklar

d.meneruskan arus saja

Jawaban :A

14

1.apa fungsi batterai pada rangkaian tersebut ?

a.sebagai sumber tegangan

b.sebagai penghambat arus listrik

c.untuk meneruskan arus

d.untuk mengukur tegangan

Jawaban :A

2.Apa yang terjadi jika tegangan pada Kaki base transistor sebesar 0,3 V ?

a.Buzzer berbunyi

b.Relay menjadi ON dan Buzzer berbunyi

c.Transistor off dan relay Off lalu buzzer tidak berbunyi

d.transistor On tetapi relay Off

Jawaban : C

15



1.Berdasarkan gambar di atas ,apa yang harus di tambahkan di dekat transitor?

a.dioda

b.lampu

c.relay

d.DC sine

Jawaban : C

2.bagaimana prinsip kerja dari  sensor LM35 ?

a.Mengubah besaran cahaya menjadi besaranlistrik

b.mengubah besaran suhu menjadi besaran listrik

cMengungatkan tegangan

d.memperkecil arus

16

1.Apa fungsi relay pada rangkain tersebut ?

a.saklar

b.pembagi tegangan

c.hambatan

d.power

Jawaban : A

2.

17

Berapa tegangan yang dikeluarkan output sensor vibration ketika medeteksi adanya gempa ?

a.5V

b7V

c.10V

d15V

Jawaban :A

2.Apa yang terjadi ketika transistor Q1 ON ?

a.adanya arus yang melalui relay lalu ke kaki kolektor dan emitor lalu ke ground sehingga relay On dan motor bergerak

b.tidak adanya arus yang melalui relay

c.switch relay tidak bergeser

d.motor tidak bergerak

Jawaban :A

18

1.Apakah fungsi dari sensor infrared pada rangkaian tersebut?

aMendeteksi gas

bMendeteksi cahaya

cMendeteksi hujan

d.Mendeteksi benda ketika cahaya infra merah terhalangi oleh benda

Jawaban : D

2.Apa yang harus ditambah pada rangkaian tersebut ?

a.relay dan voltmeter

b.resistor dan potensiometer

c.dioda dan opamp

d.kapasitor dan dioda

Jawaban : A

19

1.agar led tidak rusak atau angus apa yang harus dilakukan  ?

a.diserikan dengan motor

b.diserikan dengan motor dan resistor

c.diparalekan dengan motor

d.diparalelkan dengan motor dan diberi resistor 220

Jawaban : d

2.Berdasarkan rangkaian diatas,apa yang komponen yang seharusnya ditambahkan ?

a.motor dan dioda

b.transistor dan relay

c.transistor dan led

d.dioda dan kapasitor

Jawaban : b
