1. Voltage: 5V
2. LED menyala menunjukkan sinyal keluaran.
3. Tingkat output TTL.
4. Keluaran Analog, dapat dihubungkan ke pin Analog dari mikrokontroller (ADC).
5. Dilengkapi dioda perlindungan (untuk mencegah kekuasaan karena terbalik power suply)
6. Bila suara mencapai batas yang ditetapkan oleh keluaran potensiometer rendah, on-board lampu LED.
7. Tingkat output arus hingga 100mA, bisa langsung mendrive relay, buzzer, kipas angin kecil, dll
8. Board dilengkapi dengan lubang sebesar 3mm dua buah untuk memudahkan instalasi sistem.
loadcell ( Strain Gauge )
Spesifikasi :
- Mechanical
Housing Material : Aluminum Alloy
Load Cell Type : Strain Gauge
Capacity : 5kg
Dimensions : 55.25x12.7x12.7mm
Mounting Holes : M5 (Screw Size)
Cable Length : 550mm
Cable Size : 30 AWG (0.2mm)
Cable - no. of leads : 4
- Electrical
Precision : 0.05%
Rated Output : 1.0±0.15 mv/V
Non-Linearity : 0.05% FS
Hysteresis : 0.05% FS
Non-Repeatability : 0.05% FS
Creep (per 30 minutes) : 0.1% FS
Temperature Effect on Zero (per 10°C) : 0.05% FS
Temperature Effect on Span (per 10°C) : 0.05% FS
Zero Balance : ±1.5% FS
Input Impedance : 1130±10 Ohm
Output Impedance : 1000±10 Ohm
Insulation Resistance (Under 50VDC) : ≥5000 MOhm
Excitation Voltage : 5 VDC
Compensated Temperature Range : -10 to ~+40°C
Operating Temperature Range : -20 to ~+55°C
Safe Overload : 120% Capacity
Ultimate Overload : 150% Capacity
Struktur: Sealed type
Sensitivitas coil: 0.36W
Tahanan coil: 60-70 ohm
Kapasitas contact: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC
Ukuran: 196154155 mm
No pin | nama pin | Deskripsi |
1 | positif | Diidentifikasi dengan simbol (+) atau kabel terminal yang lebih panjang. Dapat didukung oleh 6V DC |
2 | negatif | dikenal dengan kabel termina pendek ,biasanya terhubung ke ground |
– Torsi 12 kgf.cm @ 7V
– Kecepatan 0,269 sec/60Āŗ
– Antarmuka serial multi-drop TTL
– Umpan balik posisi, beban, dll
– Dimensi 32 x 50 x 38 mm³
komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika

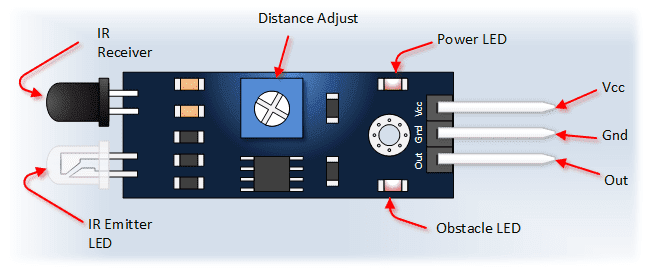

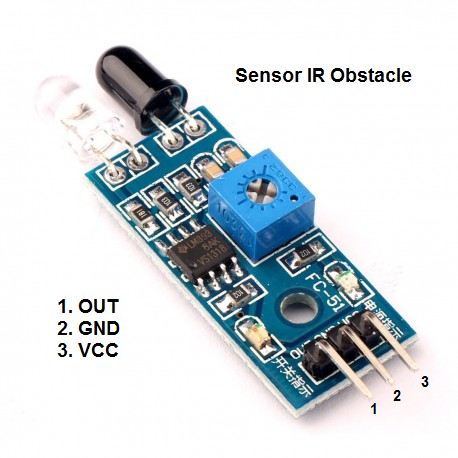

Infrared (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).
Grafik menunjukkan hubungan antara resistansi dan jarak potensial untuk sensitivitas rentang antara pemancar dan penerima inframerah. Resistor yang digunakan pada sensor mempengaruhi intensitas cahaya inframerah keluar dari pemancar. Semakin tinggi resistansi yang digunakan, semakin pendek jarak IR Receiver yang mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih rendah dari IR Transmitter. Sementara semakin rendah resistansi yang digunakan, semakin jauh jarak IR Receiver mampu mendeteksi sinar IR yang dipancarkan dari IR Transmitter karena intensitas cahaya yang lebih tinggi dari IR Transmitter.
Dalam sistim pengukuran, transduser merupakan elemen masukan yang fungsi kritisnya adalah mengubah sebuah besaran fisis menjadi sinyal listrik yang sebanding. Srtain Gage adalah sebuah transduser pasif yang mengubah suatu pergeseran mekanis menjadi perubahan tahanan. Alat ini ditemukan pertama kali oleh Edward E.Simmons pada tahun 1938. Strain gage merupakan sebuah alat seperti biskuit tipis (wafer), yang dapat disatukan (bonded) ke berbagai bagian guna mengukur regangan yang diberikan padanya. Strain Gage terbuat dari foil atau kawat tahanan berdiameter kecil. Tahanan dari foil / kawat berubah terhadap panjang jika pada gage yang disatukan mengalami tarikan atau tekanan. Perubahan tahanan ini sebanding dengan regangan yang di berikan dan diukur dengan jembatan Wheatstone yang dipakai secara khusus. Sensitivitas sebuah Strain Gage dijelaskan dengan suatu karakteristik yang disebut dengan faktor gage (gage factor).
Nilai faktor gage bahan berbeda beda contohnya
Idealnya resistansi dari strain gage akan berubah hanya merespon adanya perubahan strain. Akan tetapi material strain gage, seperti halnya jenis material yang dipilih sebagai pembentuknya akan dapat merspon perbuhan temperatur. Perusahan pembuat strain gage berusaha meminimalis sensitivitas terhadap suhu (temperatur).
Bentuk dari Transduser daya Strain Gage (a) Kawat; (b) Foil; (c) Load Cell.
B. Karakteristik strain gage:
1. Konstanta kalibrasi untuk gage stabil. Tidak bervariasi dengan waktu, temperature atau factor-faktor lingkungan lainnya.
2. Gage mampu mengukur stain dengan ketelitian ± 1Āµm/m. dalam range strain besar ±10%.
3. Ukuran gage kecil sehingga strain diperirakan dengan kesalahan kecil.
4. Respon gage, sebagian besar dikontrol oleh inersia, memungkinkan untuk merekam strain dinamik dengan komponen-komponen melebihi 100 kHz.
5. Sistem gage mudah penempatan dan pembacaannya.
6. Keluaran gage selama periode pembacaan tidak bergantung kepada temperature dan parameter lingkungan lainnya.
7. Gage dan peralatan pendukungnya rendah biaya dan dapat dipakai secara luas.
8. System gage mudah diinstal dan dioperasikan
9. Gage menunjukkan respon linier terhadap strain pada range lebar.
10. Gage cocok dipakai dalam elemen pengindera di dalam system transduser lainnya dimana sebuah kuantitas tidak diketahui seperti tekanan diukur dalam bentuk strain
Pemilihan Strain Gage yang tepat
Beberapa perameter teknis perlu diperhatikan pada saat memilih dan menentukan strain gauge mana yang sesuai untuk pengukuran yang akan dilakukan, diantaranya:
1. Panjang Gage
Pemilihan panjang gauge bergantung pada objek / specimen. Gauge yang pendek, dapat digunakan untuk lokalisasi pengukuran regangan, sedangkan gauge yang panjang lebih banyak dipilih dan digunakan untuk mengukur regangan rata-rata yang mewakili seluruh permukaan. Sebagai contoh pada pengukuran regangan rata-rata pada beton pondasi (concrete), dibutuhkan panjang gauge yang lebih panjang karena strukturnya yang terdiri atas semen dan campuran pasir dan krikil.
Berikut adalah acuan panjang gauge merk Showa Instruments dan aplikasi-aplikasinya:
• ≤ 1 mm Untuk pengukuran terpusat
• 2 ~ 6 mm Untuk logam dan penggunaan umum
• 10 ~ 20 mm Untuk mortar (semen campuran), kayu, FRP, dll
• ≥ 30 mm Untuk beton pondasi (concrete) dan material campuran kasar
2. Resistansi Gage
Menunjukkan nilai resistansi dalam besaran “ā¦” [ohm], yang diukur pada keadaan tanpa beban dan pada temperatur suhu ruang oleh pabrikan.
3. Mampu Ukur Regangan (Measurable Strain)
Menunjukkan besarnya regangan yang mampu diukur. Umumnya berkisar 2 sampai 4% maksimum. Namun dengan strain gauge foil-yielding dapat mencapai 10%.
4. Rentang Suhu (Temperature Range)
Menunjukkan batasan suhu lingkungan yang disanggupi oleh strain gauge, dengan kata lain strain gauge masih dapat menghasilkan nilai pengukuran yang akurat. Umumnya berkisar antara -30ĀŗC ~ +80ĀŗC. Untuk jenis high-temperature strain gauge, dapat mencapai +180ĀŗC
5. Faktor Gage (K)
Nilai keluaran dari strain gauge adalah dalam besaran elektrik – resistansi. Sedangkan besarnya yang menjadi tujuan pengukuran adalah nilai regangan. Dengan demikian diperlukan suatu nilai konversi yang disebut factor gauge (K).
6. Sensitifitas Transfers (Kt)
Pada kenyataanya nilai resisitansi strain gauge dapat juga berubah akibat pengaruh adanya regangan yang arahnya tegak lurus terhadap aksis gauge – regangan transfersal (Īµt). karena keduanya memiliki relasi kesebandingan, maka ditetapkanlah suatu konstanta yang disebut dengan sensitifitas transfers (Kt). Nilai ini biasanya ditulis dalam persen (%)
7. Termal Output
Didefinisikan sebagai adanya pergeseran / penyimpangan nilai regangan akibat perbedaan temperatur suhu. Umumnya bernilai pada kisaran ±2ĀµĪµ/ĀŗC. Pada jenis strain gauge temperature tinggi diatas suhu 160 ĀŗC, nilainya mencapai ±5ĀµĪµ/ĀŗC.
Kurva hubungan antara nilai thermal output terhadap suhu
Gambar 8. Thermal output fungsi dari temperatur
Selain regangan, suhu temperature juga mempengaruhi nilai faktor gauge.
Kurva hubungan antara perubahan faktor gauge terhadap perbedaan temperatur.
Gambar 9. Faktor Gauge (K) fungsi dari temperatur
