tugas pendahuluan 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja

5. Link Download

1. Kondisi [Kembali]

percobaan 2 kondisi 15 :

Tampilkan angka 0,9,2 secara bergantian.

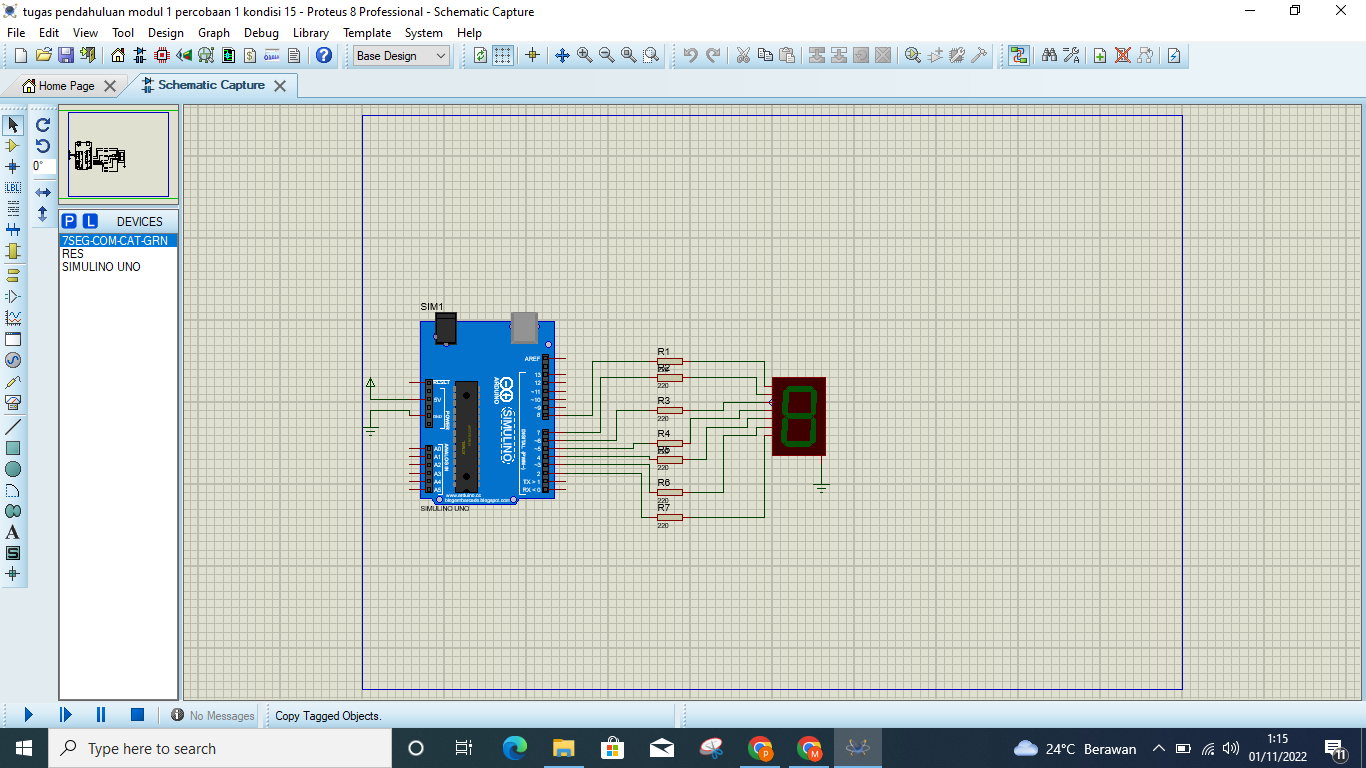

2. Gambar Rangkaian Simulasi [Kembali]

3. Video Simulasi [Kembali]

4. Prinsip Kerja [Kembali]

 pada percobaan 2 kondisi 15 ini memakai arduino dan sevent segment ,kaki pin 2 sampai 8 dihubungkan ke sevent segment setelah itu masukan program ke dalam arduino ,berikut programnya :

byte sev_seg[] =  {2,3,4,5,6,7,8};



  void display_seven()

  {

    digitalWrite(2,LOW);

    digitalWrite(3,HIGH);

    digitalWrite(4,HIGH);

    digitalWrite(5,HIGH);

    digitalWrite(6,HIGH);

    digitalWrite(7,HIGH);

    digitalWrite(8,HIGH);

  }



   void display_eight()

  {

    digitalWrite(2,HIGH);

    digitalWrite(3,HIGH);

    digitalWrite(4,LOW);

    digitalWrite(5,HIGH);

    digitalWrite(6,HIGH);

    digitalWrite(7,HIGH);

    digitalWrite(8,HIGH);

  }

  void display_two()

  {

    digitalWrite(2,HIGH);

    digitalWrite(3,LOW);

    digitalWrite(4,HIGH);

    digitalWrite(5,HIGH);

    digitalWrite(6,LOW);

    digitalWrite(7,HIGH);

    digitalWrite(8,HIGH);

  }

  void setup()

  {

    for(int a = 0; a < 9; a++)

    {

    pinMode(sev_seg[a], OUTPUT);

    }

  }



  void loop()

  {

    display_seven();

    delay(1000);

    display_eight();

    delay(1000);

    display_two();

    delay(1000);

  }

untuk membuat  perintah seperti percobaan 2 kondisi 15 maka pada program untuk menampilkan 0 dibuat pada program pada void diplay yang pertama  pada pin 2 nya LOW dan pin 3- 8 dibuat HIGH ,lalu untuk membuat angka 9 dibuat pada program pada void diplay yang kedua  maka pin 4 dibuat LOW dan pin lainnya dibuat HIGH dan untuk membuat angka 2 dibuat pada program pada void diplay yang ketiga maka pin 3 dan 6 dibuat LOW dan selebihnya dibuat HIGH,lalu setiap display diberi delay agar bisa dilihat dengan jelas .

5. Link Download [Kembali]

rangkain proteus klik disini

html klik disini

datasheet arduino klik disini

datasheet sevent segment klik disini

library arduino klik disini

datatsheet resistor klik disini

video klik disini
